油罐利旧安装成品人孔井解决方案

282019-8
2019-8-28浏览:

     近年加油站改造中遇到利旧油罐安装成品人孔井问题,优捷特公司开发出复合材料人孔井法兰,为利旧油罐安装成品人孔井提供了解决方案,产品如下图:

�? 复合材料人孔井法兰底�?.jpg

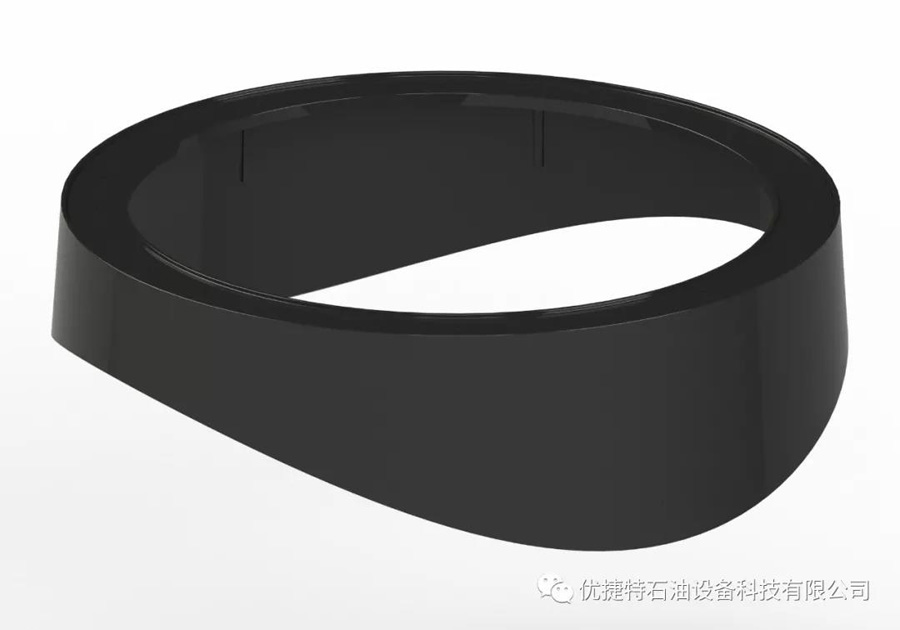

图1 复合材料人孔井法兰底座

一、产品特点:

    优捷特复合材料止水板法兰(内翻边1400型号)是采用高强度SMC一次

模压成型,该产品具有以下优点:

  1、产品尺寸一致性好、无变形、互换性好;

  2、采用SMC模压一次成型强度高、外观漂亮;

  3、产品稳定性好,自动化程度高易于批量生产;

  4、和油罐匹配性好,多处对准基线易于施工;

  5、可针对不同直径油罐进行安装操作。

二、产品尺寸:

  1、外形尺寸:Φ1500X443mm;

  2、产品净重:42kg;

三、产品安装说明:

  1、把复合材料止水板法兰(以下简称法兰)抬到油罐人孔位置,对准划线,移开法兰,用角磨机百叶砂轮片打磨划线区域内外各150mm,金属油罐打磨出金属新茬出来,玻璃钢油罐打毛面即可。

       如下示意图及现场操作照片:

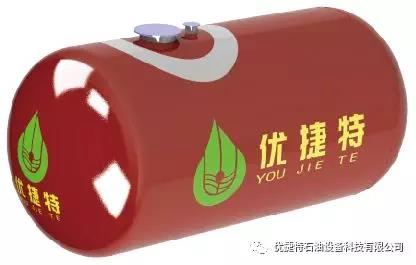

�? 打磨区域图示1.jpg

图2 打磨区域图示

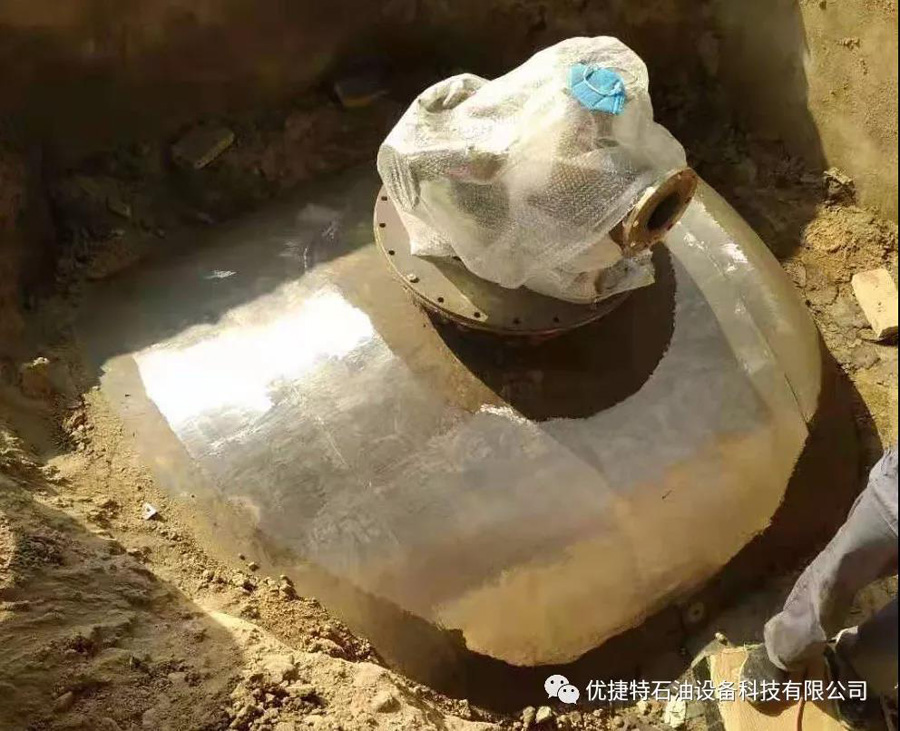

�? 现场操作图示1.jpg

图3 现场操作图示

2、把法兰内外高度100mm区域打磨成麻面,粘接区域全部麻面打磨,参照下图:

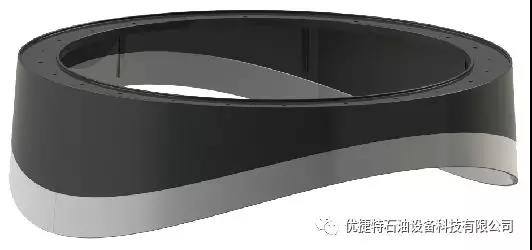

�? 图示中灰白色区域1.jpg

图4 图示中灰白色区域

3、把法兰抬到油罐上,安装法兰上面对接基准线、方向箭头对齐油罐轴线,

   如下图:

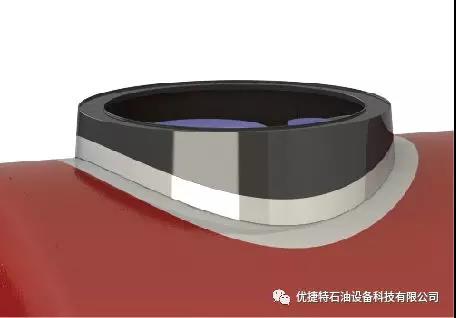

�? 安装示意�?.jpg

图5 安装示意图

4、用干净抹布擦干净粘接区域或气枪吹干净灰尘,用粘接密封胶填缝密封。

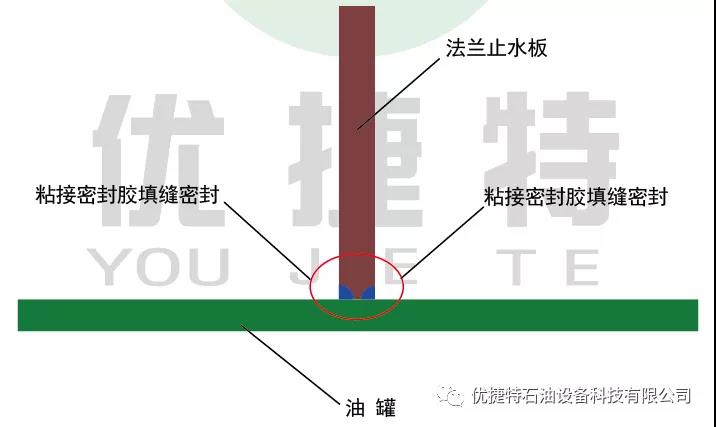

�? 填缝示意�?.jpg

图6 填缝示意图

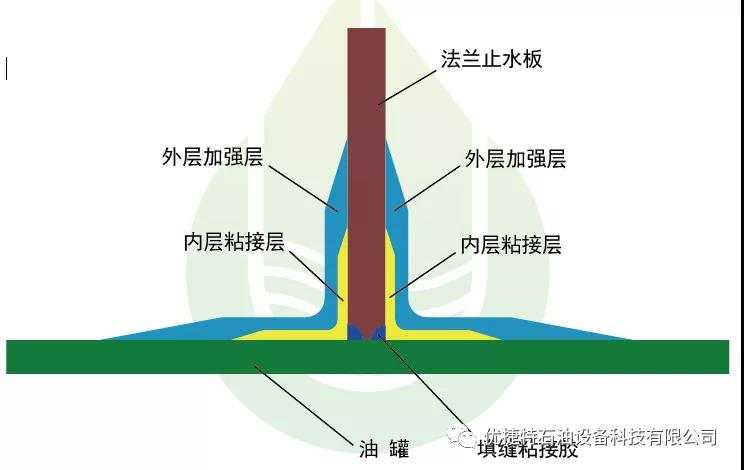

5、待粘接密封胶凝固后,如果法兰是和SF钢壁粘接,需要用粘铁专用树脂

和玻纤毡,加强粘接层采用油罐外壁相同树脂和玻纤毡即可,请看下图:

�? 施工粘接�?.jpg

图7 施工粘接图

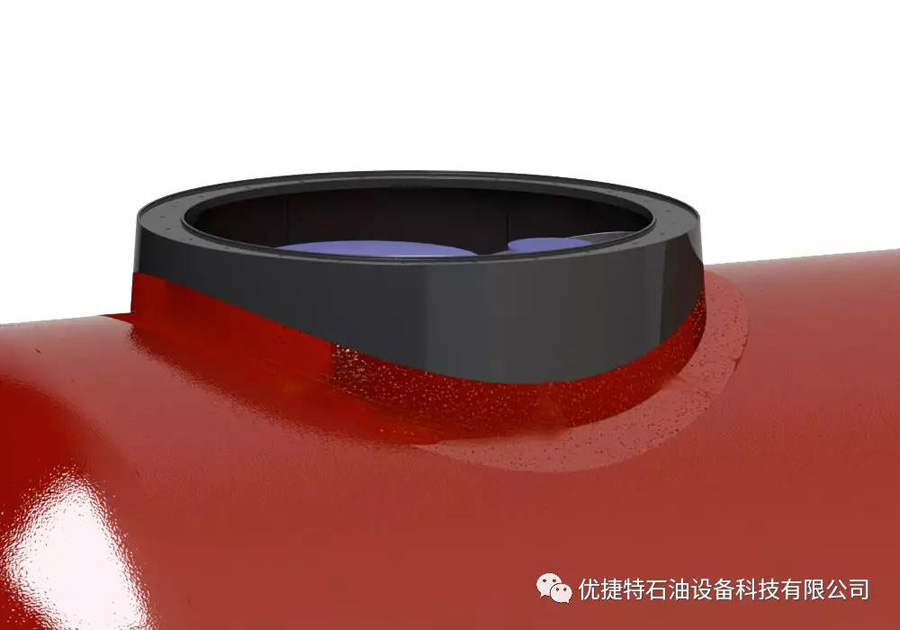

6、待粘接树脂完全凝固即可完成法兰的粘接工作,请看下图:

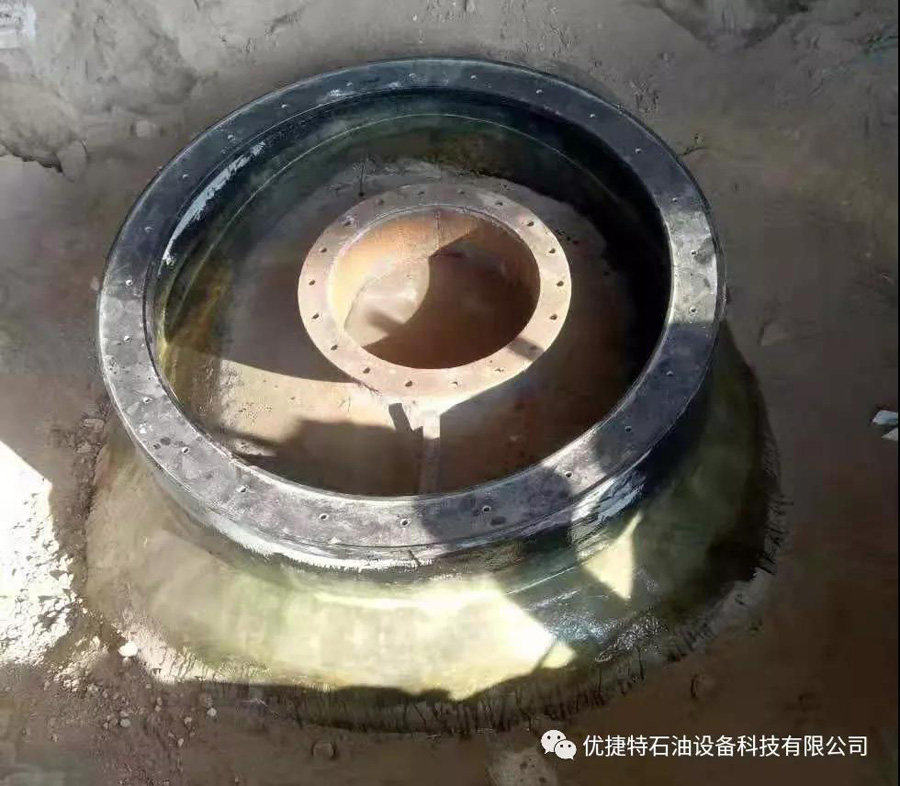

�? 完工效果�?.jpg

图8 完工效果图

�? 现场施工�?.jpg

图9 现场施工图

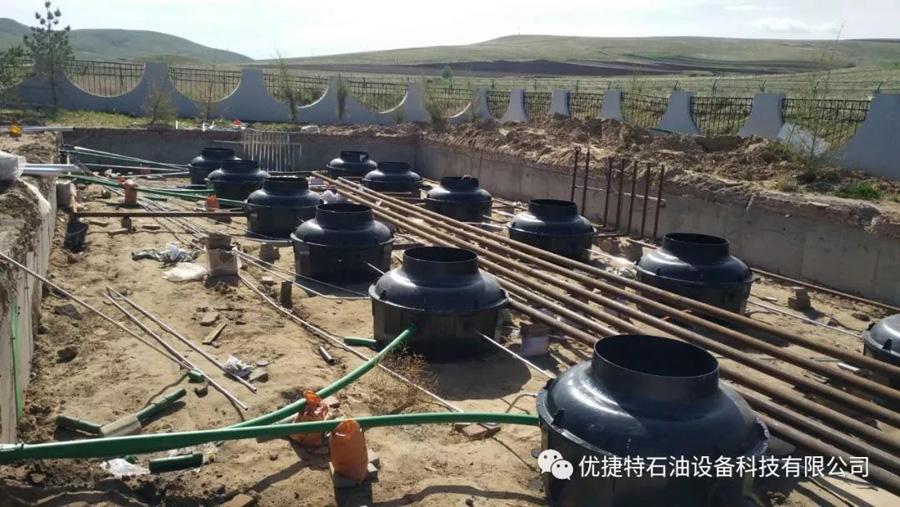

�?0 安装成品人孔井图1.jpg

图10 安装成品人孔井

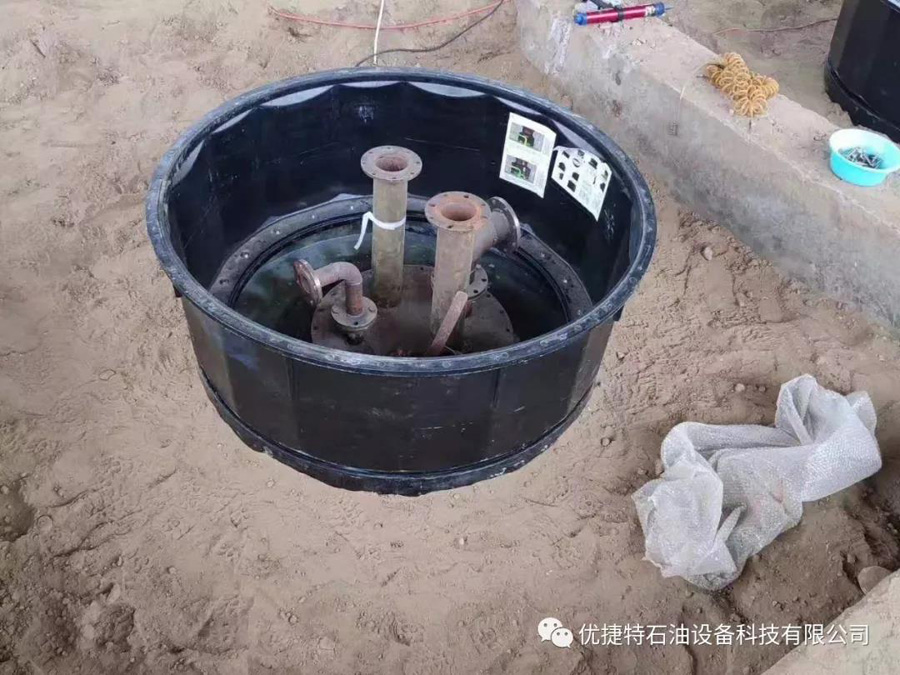

�?1 现场安装照片1.jpg

图11 现场安装照片
